Опис

Силові автоматичні вимикачі з електронним розчіплювачем серії ВА Е UTrust призначені для встановлення в низьковольтних електромережах змінного струму для проведення струму в нормальних умовах, для захисту від надструмів перевантаження та короткого замикання, а також нечастих оперативних комутацій.

Переваги:

Регулювання робочого струму;
Налаштування витримки часу спрацьовування при перевантаженні та короткому замиканні;
Висока вимикальна здатність;
Індикація навантаження;
Широкий асортимент додаткового обладнання (додаткові та аварійні контакти, шини перехідні та ін.);
Можливість дистанційного увімкнення/вимкнення.

Технічні характеристики:

Модель		ВА Е 125М/ 32, 63, 125 А			ВА Е 250М/ 250 А	ВА Е 400М/ 400, 630 А		ВА Е 630М/ 630 А	ВА Е 800М/ 800 А
Габарит ВА Е		125			250	400		630	800
Номінальний струм In, А		32	63	125	250	400	630	630	800
Номінальна робоча напруга Ue, В		400
Номінальна напруга ізоляції Ui, В		800
Номінальна частота fn, Гц		50
Номінальна вимикальна здатність, кА	гранична Icu	50				65
	робоча Ics	35				42
Комутаційна зносотійкість, циклів		3000				2000		1500
Механічна зносотійкість, циклів		7000				4000		3000

Конструкція:

Корпус;
Контактні затискачі під'єднання;
Рукоятка вмикання/вимикання;
Індикатори;
Регулятори налаштування;
Кнопка "TEST"
Тестовий порт відключення "TEST" - використовують на виробництві для тестування.

Електронний розчіплювач має наступні діапазони налаштування (на прикладі ВА Е UTrust 250М/250А):

Ir1, A - діапазон налаштування робочого струму;
t1, s - діапазон налаштування часу витримки спрацювання при перезавантаженні;
Ir2 (xIr1), A - діапазон налаштування струму спрацювання при короткому замиканні з витримкою часу;
t2, s - діапазон налаштування часу витримки спрацювання при короткому замиканні;
Ir3 (xIr1), A - налаштування величин спрацювання при короткому замиканні без витримки часу;
Ir0, A - діапазон налаштування передаварійної індикації.

Зліва від регуляторів налаштувань знаходяться три індикатори стану:

червоний - індикація перевантаження (аварійний стан);
жовтий - передаварійна індикація (дередаварійний стан);
зелений - індикація навантаження (нормальний стан).

Додаткове обладнання:

Аварійний контакт	Додатковий контакт	Додатковий та аварійний контакт

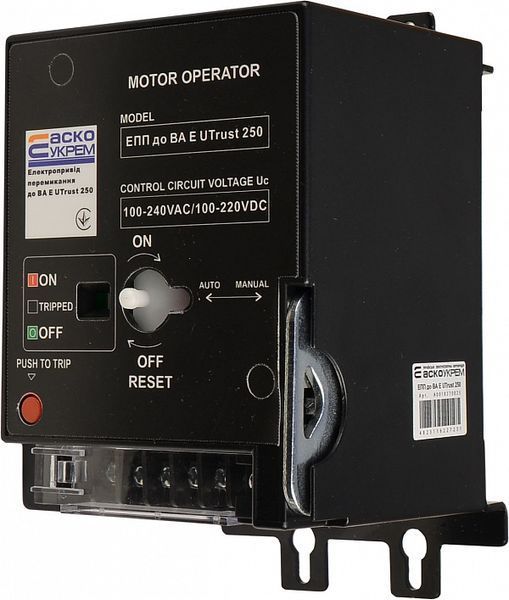

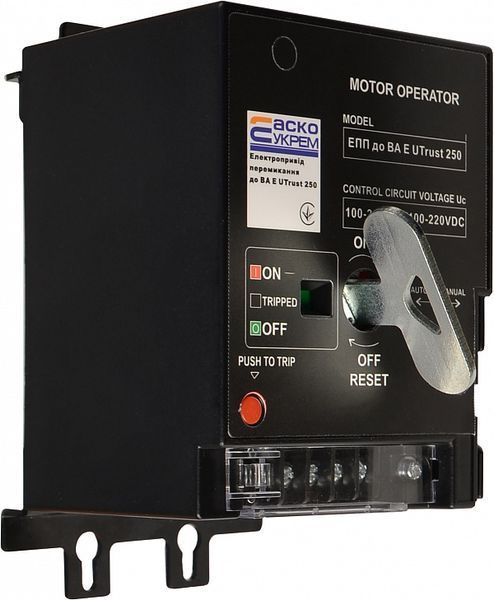

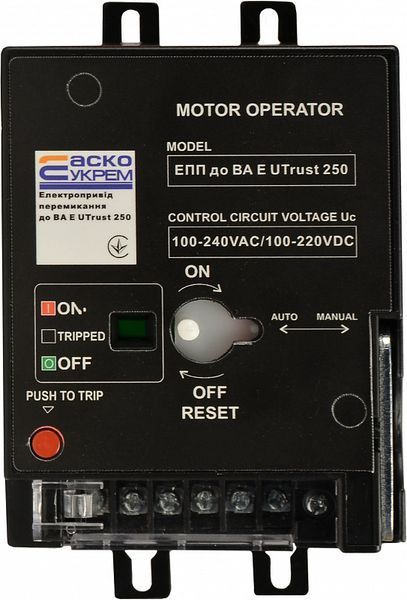

Незалежний розчіплювач	Комплект шин перехідних	Електропривід перемикання

Ручний привід перемикання	Міжфазні перегородки
