Призначення:
Реле часу асиметричного циклу NTE9-S призначене для забезпечення періодичних затримок часу включення/відключення в ланцюгах автоматики та управління різними технологічними процесами щодо напруги живлення або керуючого контакту.
Технічні характеристики:
| Модель | NTE9-S1 | NTE9-S2 |
| Функція реле | S - асиметричний цикл | |
|
Діапазон номінальної напруги кола керування (живлення), В |
AC/DC 12-240 | |
| Номінальна частота, Гц | 50 / 60 | |
| Власна споживана потужність, ВА / Вт | Змінний струм 0,09-3 / постійний струм 0,05-1,7 | |
| Допустиме відхилення напруги живлення, % | - 15; +10 | |
| Індикація живлення | зелений світлодіод | |
| Часові діапазони | 1с - 100днів | |
| Налаштування часу | потенціометр | |
| Похибка механічного налаштування часу, % | 10 | |
| Похибка відліку часу, % | 0,2 | |
| Кількість та тип контактів | 1×SPDT | 2×SPDT |
|
Номінальний робочий струм контактної групи, А |
(АС-1) 16; (АС-15) 2 | |
| Максимальна робоча напруга комутації, В | АС 250 / DC 24 | |
| Мінімальна розривна здатність DC, мВт | 500 | |
| Індикація спрацювання | червоний світлодіод | |
| Механічна зносостійкість, циклів | 1*10⁷ | |
|
Комутаційна (електрична) зносостійкість, циклів |
1*10⁵ | |
| Час скидання, мс | макс.200 | |
| Діапазон робочих температур, ⁰С | -5....+45 | |
| Діапазон температур зберігання, ⁰С | -25...+55 | |
| Монтаж | DIN-рейка 35мм | |
| Ступінь захисту | IP20 | |
| Робоче положення в просторі | довільне | |
| Переріз під'єднувальних провідників, мм² |
монолітний макс. 1×2,5 багатожильний макс. 1×1,5 |
|
|
Момент затягування гвинтових затискачів, Нм |
0,4 | |
| Вага, гр. | 63 | 83 |

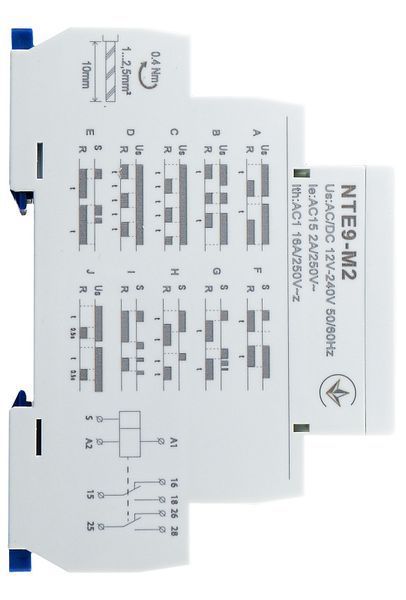

Габаритні розміри та органи управління/індикації:
Схема підключення:
Діаграма роботи:
Налаштування часу:
