Призначення:
Реле часу NTE9-D призначене для затримкивимкнення у разі зникнення напруги живлення.
Технічні характеристики:
Модель | NTE9-D |
Функція реле | D - затримка вимкнення без джерела живлення |
Діапазон номінальної напруги кола керування (живлення), В |
AC/DC 12-240 |
Номінальна частота, Гц | 50 / 60 |
Власна споживана потужність, ВА / Вт | Змінний струм 0,09-3 / постійний струм 0,05-1,7 |
Допустиме відхилення напруги живлення, % | - 15; +10 |
Індикація живлення | зелений світлодіод |
Часові діапазони | 1с-10хв |
Налаштування часу | потенціометр |
Похибка механічного налаштування часу, % | 10 |
Похибка відліку часу, % | 0,2 |
Мінімальний час живлення, с | 3 |
Кількість та тип контактів | SPDT |
Номінальний робочий струм контактної групи, А |
(АС-1) 16; (АС-15) 2 |
Максимальна робоча напруга комутації, В | АС 250 / DC 24 |
Мінімальна розривна здатність DC, мВт | 500 |
Індикація спрацювання | червоний світлодіод |
Механічна зносостійкість, циклів | 1*10⁶ |
Комутаційна (електрична) зносостійкість, циклів |
1*10⁴ |
Час скидання, мс | макс.200 |
Діапазон робочих температур, ⁰С | -5....+45 |
Діапазон температур зберігання, ⁰С | -25...+55 |
Монтаж | DIN-рейка 35мм |
Ступінь захисту | IP20 |
Робоче положення в просторі | довільне |
Переріз під'єднувальних провідників, мм² |
монолітний макс. 1×2,5 багатожильний макс. 1×1,5 |
Момент затягування гвинтових затискачів, Нм |
0,8 |
Вага, гр. | 69 |

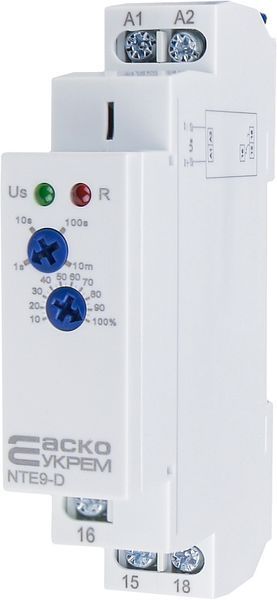

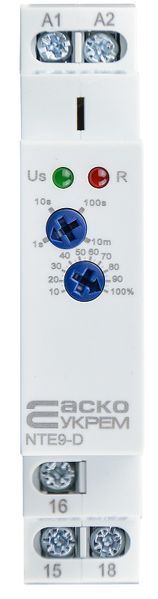

Габаритні розміри та органи управління/індикації:
Схема підключення:
Діаграма роботи:
Налаштування часу:
