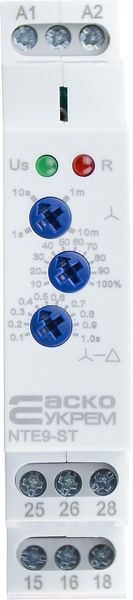

Призначення:
Реле часу зірка/трикутник NTE9-ST призначене для запуску електродвигунів за схемою "зірка-трикутник" з використанням установки витримки часу при старті в режимі "зірка" підчас пуску і наступним переключенням електродвигуна в режим "трикутник" в робочому режимі, з витримкою встановленого часу між відключення режиму "зірка" і ввімкнення режиму "трикутник". Реле використовується для зниження пускових струмів асинхронних електродвигунів та збільшення їх терміну служби.
Технічні характеристики:
Модель | NTE9-ST |
Функція реле | ST - затримка ввімкнення "зірка-трикутник" |
Діапазон номінальної напруги кола керування (живлення), В |
AC/DC 12-240 |
Номінальна частота, Гц | 50 / 60 |
Власна споживана потужність, ВА / Вт | Змінний струм 0,09-3 / постійний струм 0,05-1,7 |
Допустиме відхилення напруги живлення, % | - 15; +10 |
Індикація живлення | зелений світлодіод |
Часові діапазони | "зірка" - 1с-10хв; "зірка/трикутник" - 0,1с-1с |
Налаштування часу | потенціометр |
Похибка механічного налаштування часу, % | 10 |
Похибка відліку часу, % | 0,2 |
Кількість та тип контактів | 2×SPDT |
Номінальний робочий струм контактної групи, А |
(АС-1) 16; (АС-15) 2 |
Максимальна робоча напруга комутації, В | АС 250 / DC 24 |
Мінімальна розривна здатність DC, мВт | 500 |
Індикація спрацювання | червоний світлодіод |
Механічна зносостійкість, циклів | 1*10⁷ |
Комутаційна (електрична) зносостійкість, циклів |
1*10⁵ |
Час скидання, мс | макс.200 |
Діапазон робочих температур, ⁰С | -5....+45 |
Діапазон температур зберігання, ⁰С | -25...+55 |
Монтаж | DIN-рейка 35мм |
Ступінь захисту | IP20 |
Робоче положення в просторі | довільне |
Переріз під'єднувальних провідників, мм² |
монолітний макс. 1×2,5 багатожильний макс. 1×1,5 |
Момент затягування гвинтових затискачів, Нм |
0,4 |
Вага, гр. | 63 |

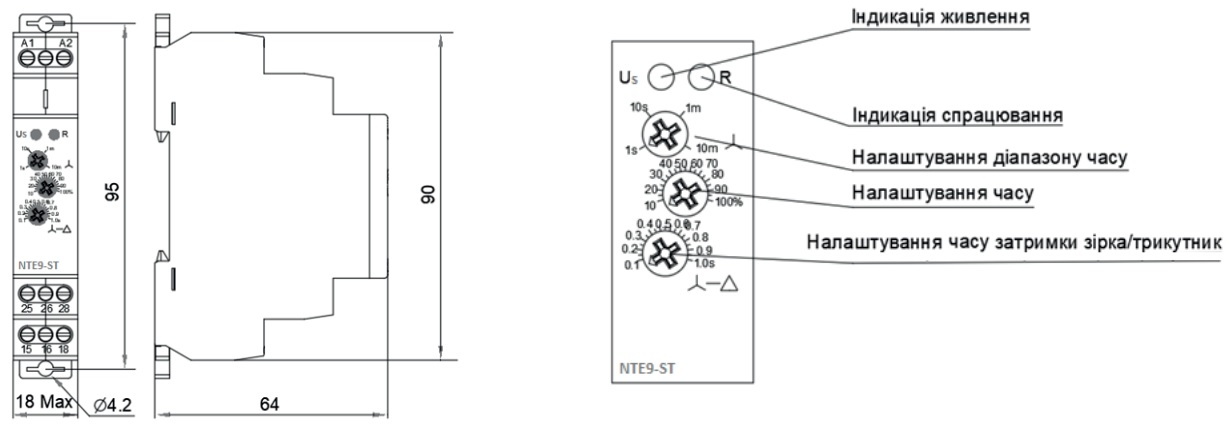

Габаритні розміри та органи управління/індикації:

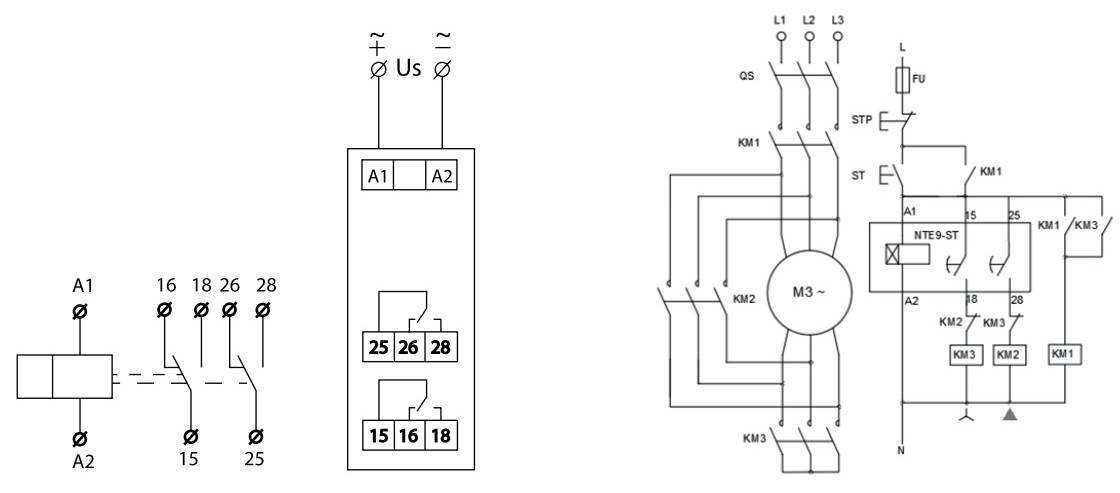

Схема підключення:
Діаграма роботи:

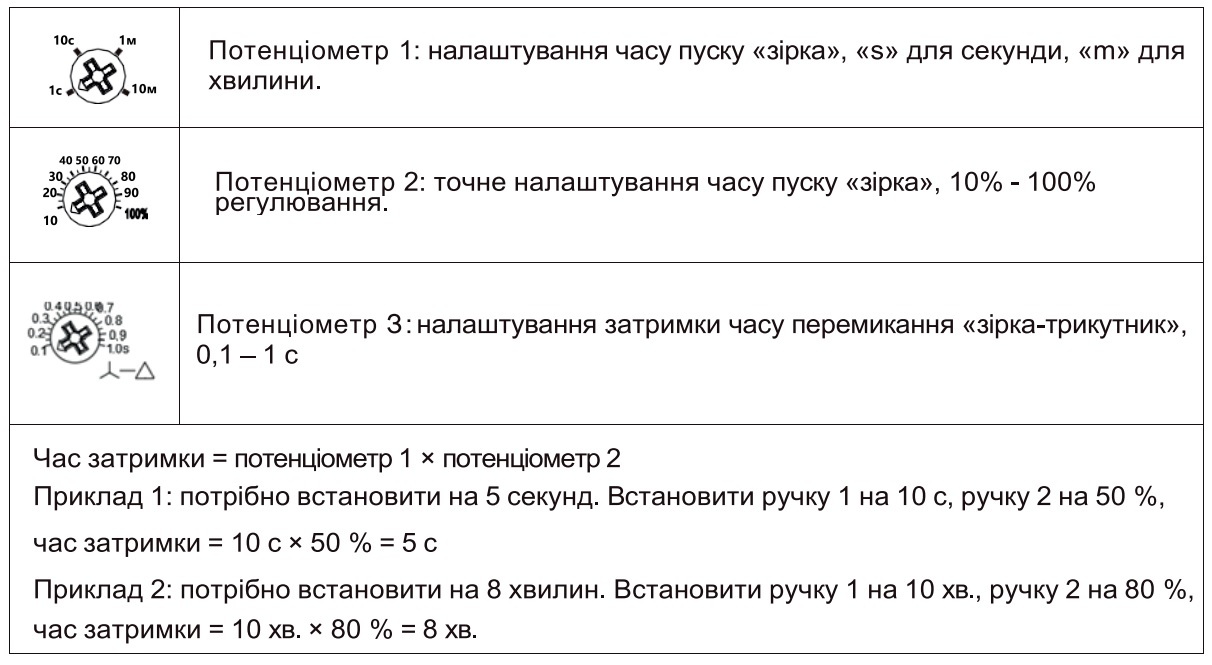

Налаштування часу:
