Автоматичні вимикачі серії UProfi призначені для проведення струму у нормальному режимі, захист від тривалих струмових перевантажень, захист від коротких замикань, оперативні комутації електричних кіл.

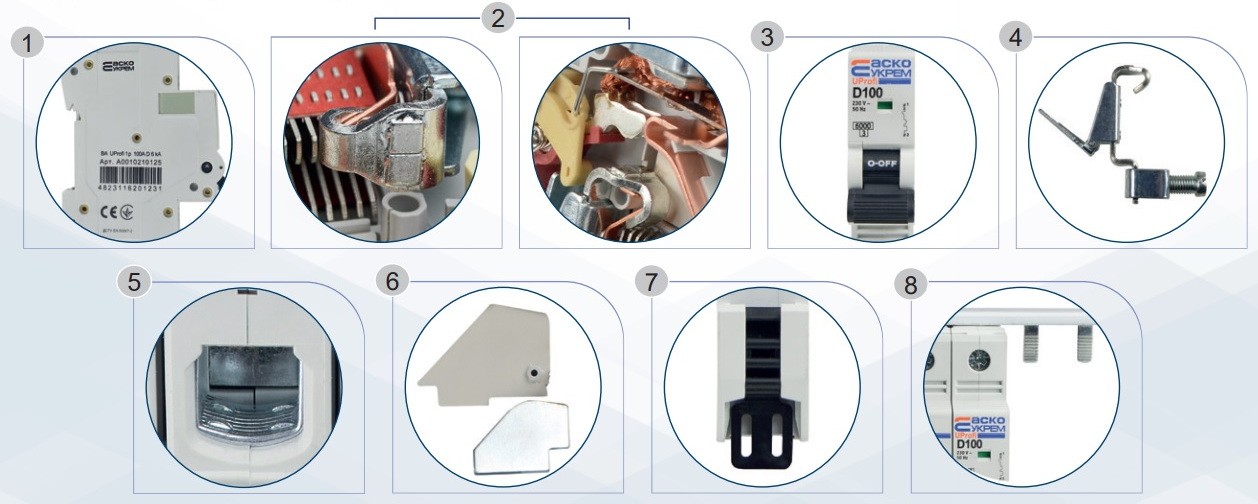

Особливості та переваги конструкції:
- Міцна конструкція: 6 заклепок для забезпечення жорсткості корпусу.
- Матеріал виготовлення контактів - мідь, два рухомих контакта зі срібним покриттям, дві квадратні напайки 4х4 мм на нерухомому контакті з вмістом срібла 98,44%, що забезпечує високу вимикаючу здатність та низький перехідний опір контактів.
- Сучасний дизайн у габариті 18 мм, наявність індикатору стану головних контактів.
- Новий тип електромагнітного розчіплювача.
- Максимальний комфорт приєднання провідників: заокруглена форма терміналів, що збільшує площу контактної поверхні.
- Підсилений захист від прогорання під час виникнення дуги - пластиковими та металевими пластинами.
- Нова зручна модифікація фіксатора на DIN-рейку, що спрощує та прискорює монтаж/демонтаж..
- Можливість з'єднання штирьовими (PIN) шинами 125-150А.
Технічні характеристики:
Параметр | Значення | |||
Номінальний струм In, А | 80, 100, 125 | |||
Номінальна робоча напруга Ue, В | 1р | 3р | ||
230/240~ | 400/415~ | |||
Номінальна частота fn, Гц | 50/60 | |||
Номінальна напруга Ui, В | 500 ~ | |||
Номвнальна імпульсна витримувана напруга Uimp, кВ | 4 | |||
Кількість полюсів | 1, 3 | |||
Часострумові характеристики спрацювання електромагнітного розчіплювача |
C, D | |||
Номінальна вимикальна здатність Icn, кА | 6 | |||
Клас струмообмеження | 3 | |||
Зносостійкість, циклів | комутоційна | 10 000 | ||
механічна | 20 000 | |||
Діапазон поперечних перерізів приєднувальних провідників, мм² |
багатожильні | 1...25 | ||
монолітні | 1...35 | |||
Ступінь захисту | IP20 | |||
Ступінь забрудненості середовища | 2 | |||
Температура калібрування, ⁰С | 30 | |||
Діапазон робочих температур, ⁰С | -25...+60 |
Тип під'єднання:

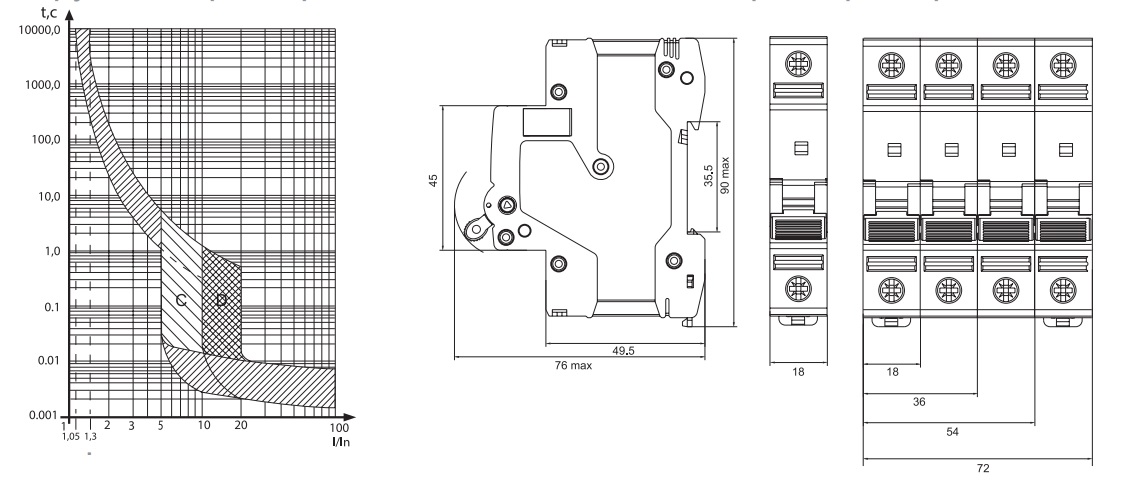

Часострумові характеристики та габаритні розміри:
