✓ Призначення
- Безґвинтове та оперативне з’єднання провідників. Комлектність набору дозволяє швидко та зручно підібрати необхідні для роботи моделі клем
✓ Матеріал виготовлення
- корпус: полікарбонат (PC)
- важелі: поліоксиметилен (POM)
- вбудовані клемні контакти: латунь
✓ Особливості
- площі поперечних перерізів мідних проводів, що під’єднуються: 0,14 – 4 мм² (одножильні), 0,2 – 2,5 мм² (багатожильні)

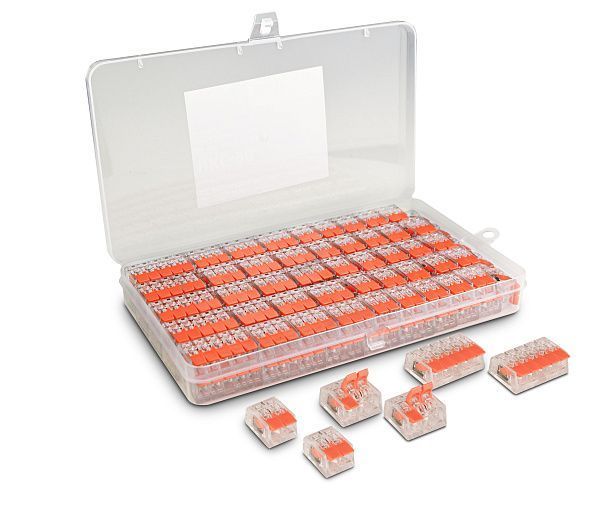

- в асортименті набору є 45 шт. СМК-632, 30 шт. СМК-633 та 15 шт. СМК-635 відповідно з двома, трьома та п’ятьма контактними отворами (90 клем)
✓ Переваги
- простота процесу безґвинтового оперативного під’єднання проводів за допомогою затискних важелів
- зручність та швидкість через наявність різних клем в одній коробці
- міцність та корозійна стійкість латунних контактів
- якісний електричний контакт
- міцний ізолюючий корпус клем
| Параметр | Значення | |||
|---|---|---|---|---|
| Функціональне призначення | з’єднування | |||
| Модель | СМК-632 | СМК-633 | СМК-635 | |
| Кількість в наборі, шт | 45 | 30 | 15 | |
| Номінальна робоча напруга Ue, В | АС 450 | |||
| Номінальна частота fn, Гц | 50 | |||
| Короткочасна напруга, що витримується ізоляцією корпусу, кВ |
4 | |||
| Максимальний робочий струм Іе max, А | 32 | |||
| Максимальна робоча напруга Uе max, В | АС 600 | |||
| Кількість контактів (отворів) | 2 | 3 | 5 | |
| Діапазон поперечних перерізів приєднуваних провідників, мм2 |
одножильні | 0,14…4 | ||
| багатожильні | 0,2…2,5 | |||
| Довжина зачистки ізоляції проводу, що приєднується, мм |
10 | |||
| Ступінь захисту | ІР 20 | |||
| Габаритні розміри д×ш×в, мм | 15,7 х 19,0 х 11,0 | 22,0 х 19,0 х 11,0 | 34,3 х 19,0 х 11,0 | |
* допустиме відхилення від габаритних розмірів не більше ± 0,5 мм
