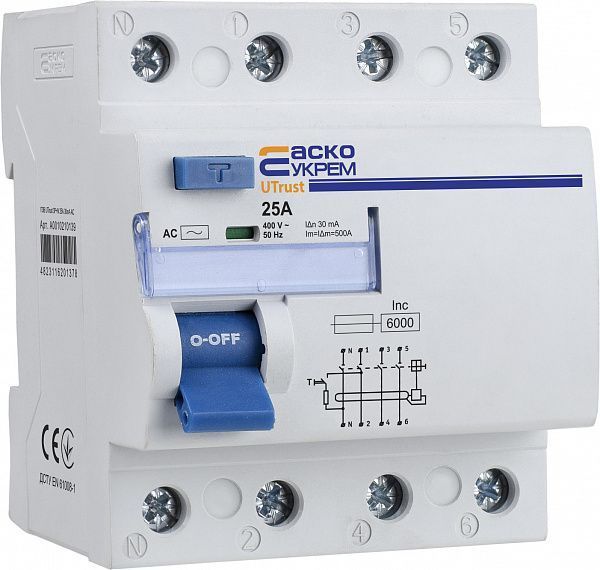

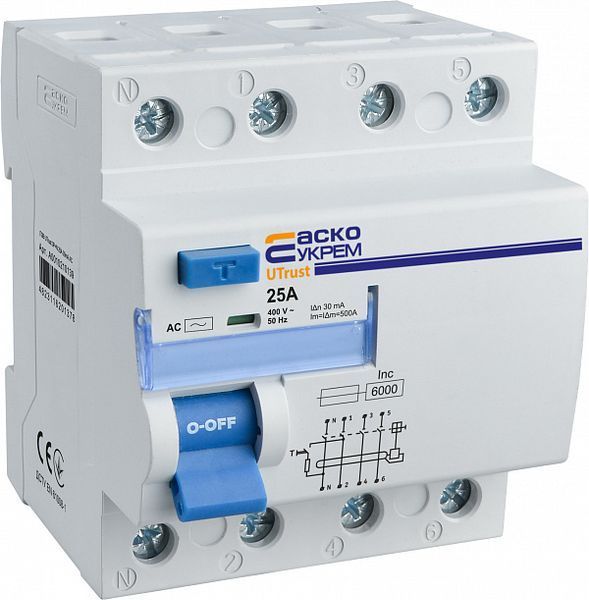

Призначення:
Забезпечення ефективного захисту людей та тварин від ураження струмом у випадку прямого дотику до струмопровідних частин електроустановок та захисту від пожеж, які виникають внаслідок порушення ізоляції дротів, кабелів і струмопровідних частин електроприладів.
Особливості та переваги конструкції:
- Електромеханічний тип: не залежить від напруги живлення, виконує захисну функцію при обриві нейтралі (нейтрального провідника);
- Безпечний монтаж: гвинтові клеми з додатковою пластиною для захисту від некоректного під’єднання проводу;
- Максимальний комфорт приєднання провідників: заокруглена форма терміналів, що збільшує площу контактної поверхні;
- Сучасний зручний дизайн: прозоре віконце для маркувальних позначок, наявність індикатору стану головних контактів, кнопка «Test»;

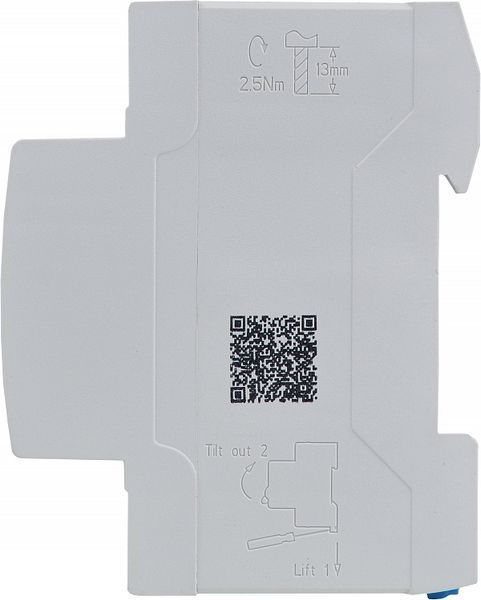

- Фіксатори на DIN-рейку мають два фіксованих положення, що спрощує та прискорює монтаж/демонтаж.
Технічні характеристики:
| Параметр | Значення | ||
| Тип пристрою | електромеханічний | ||
| Кількість полюсів та модульний типорозмір | 1P+N (36 mm) | 3P+N (72 mm) | |
| Номінальна робоча напруга Ue, В | 230/240 ~ | 400/415~ | |
| Номінальний струм In, А | 16, 25, 40, 63 | ||
| Номінальна частота fn, Гц | 50/60 | ||
| Номінальна імпульсна витримувана напруга Uimp, кВ | 4 | ||
| Характеристики спрацювання при наявності IΔn | А, АС | ||
| Номінальний вимикальний диференційний струм IΔn, мА | 30 | ||
| Максимальна диференціальна вимикальна здатність IΔm, А | 500 (16. 25, 40А), 630 (63А) | ||
| Номінальний умовний струмкороткого замикання Inc, кА | 6 | ||
| Зносостійкість, циклів | комутаційна | 10 000 | |
| механічна | 20 000 | ||
|
Діапазон поперечних перерізів приєднувальний провідників, мм² |
багатожильні | 1...16 | |
| монолітні | 1...25 | ||
| Ступінь захисту | IP 20 | ||
| Ступінь забрудненості середовища | 2 | ||
| Діапазон робочих температур, ⁰С | -25...+60 | ||
Габаритні розміри та електричні схеми:
