✓ Призначення
• формування ізольованих роз’ємів багатожильних мідних проводів методом опресовування
• створення роз’ємного контактного з’єднання шляхом встромляння один в одного відповідних типів
✓ Матеріал виготовлення:
- роз’єми: латунь
- захисні ізолюючі ковпачки: полівінілхлорид
✓ Особливості:
- перерізи багатожильних мідних проводів, що опресовуються: 0,5 – 1,5 мм²
- розрізний тип виконання для обтиску при опресуванні

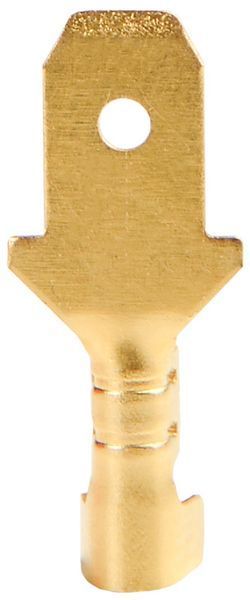

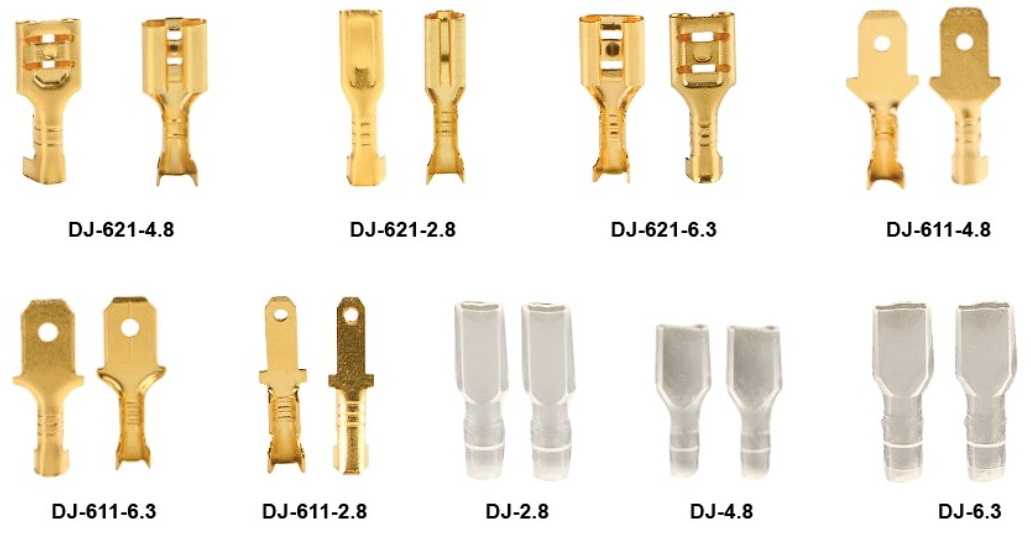

- в асортименті три пари відповідних плоских конекторів під типорозміри менших із них шириною W: 2,8; 4,8; 6,3 мм
✓ Переваги:
- міцність та корозійна стійкість листової латуні
- зручність та простота процесу опресування через розрізний тип виконання роз’ємів-штекерів
- наявність подвійного скріплення по обох бокових сторонах конекторів при встромлянні один в одного
- якісний електричний контакт
- наявність відповідних ізолюючих щільно облягаючих захисних ковпачків

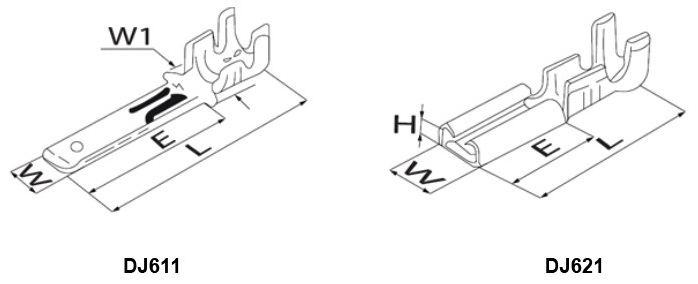

Відповідальність моделей конекторів та захисних ізолюючих ковпачків до них
| Модель | Номінальна робоча напруга Ue, В | Максимальний робочий струм Ie, А |
Переріз провідників, мм² | Н | W | W1 | L | E | Товщина |
|---|---|---|---|---|---|---|---|---|---|
| мм* | |||||||||
| DJ611-2,8 | АС 230 | 6 | 0,5 - 0,8 | - | 2,8 | 4,3 | 16,5 | 8,5 | 0,25 |
| DJ611-4,8 | 10 | 0,5 – 0,8 | - | 4,8 | 7,0 | 17,3 | 7,5 | 0,3 | |
| DJ611-6,3 | 15 | 1,0 -1,5 | - | 6,3 | 7,9 | 20,0 | 8,5 | 0,4 | |
| DJ621-2,8 | 6 | 0,5 – 0,8 | 0,3 | 3,7 | - | 15,3 | 6,3 | 0,25 | |
| DJ621-4,8 | 10 | 0,5 – 0,8 | 0,4 | 6,0 | - | 16,5 | 7,0 | 0,3 | |
| DJ621-6,3 | 15 | 1,0 -1,5 | 0,5 | 7,0 | - | 17,6 | 7,5 | 0,4 | |
* допустиме відхилення від габаритних розмірів не більше 0,5 мм
| Модель ковпачка |
Для моделей наконечників |
Номінальна робоча напруга Ue, В |
Пожежна безпека |
Межа еластичності ізоляційної оболонки, Пa |
Товщина оболонки, мм |
|---|---|---|---|---|---|
| TC-2,8 | DJ621-2,8 (DJ611-2,8) ** |
AC 220/380 | Вогнетривкі | 5 | 0,4 – 0,6 |
| TC-4,8 | DJ621-4,8 5 0,4 – 0,6 (DJ611-4,8) ** |
||||
| TC-6,3 | DJ621-6,3 (DJ611-6,3) ** |
** передбачається, що нижні опресовані частини наконечників у дужках заздалегідь ізольовані термоусадкою або кембриком
