✓ Призначення:

- ґвинтове з’єднання та розгалуження (розподіл) мідних провідників однакових або різних перерізів

✓ Матеріал виготовлення:

- Корпус: РА нейлон
- Контактні з’єднання: нікельована латунь


✓ Особливості:

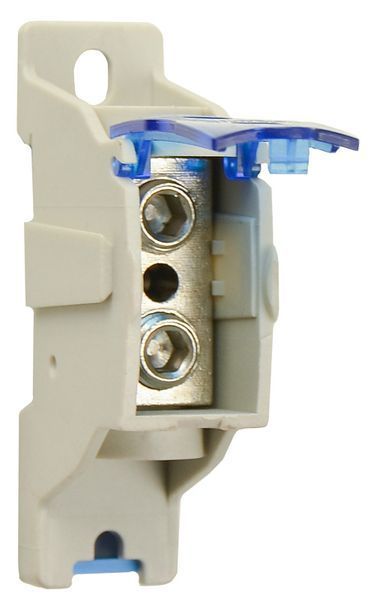

• прозора кришка підіймається угору для монтажних маніпуляцій з ґвинтовими контактами під шестигранний ключ
• у кришці наявні отвори для діагностування контактів вимірювальними щупами
• фіксатор на DIN-рейку 35 мм
• бокові замки на корпусі силових клем
• головна технічна інформація розташована на фронтальній частині

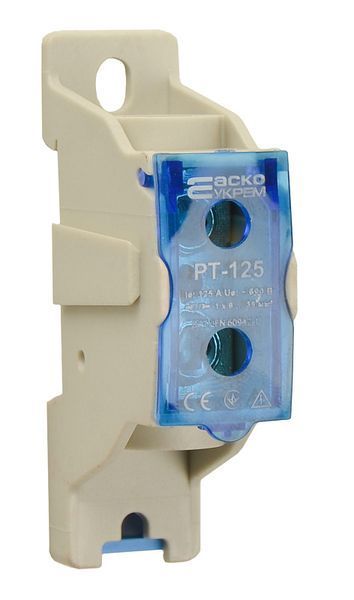

• в асортименті прохідні силові клеми представлені двома типами: PТ-125, PТ-250

✓ Переваги:

• матеріал корпусу не підтримує горіння
• прозора кришка надійно тримається
• через отвори в кришці передбачено оперативне діагностування / підтягування монтажних ґвинтів прохідного силового клемника
• притискні ґвинти з внутрішнім шестигранником під шестигранний ключ дозволяють прикладати при монтажі менше зусилля, створюючи надійне контактне з'єднання
• конструкція фіксатора на DIN-рейку 35 мм дозволяє зручний монтаж / демонтаж
• конструктивні бокові замки на корпусі силових клем дозволяють з’єднання між собою у блок без використання додаткових інструментів
• висока якість лиття корпусу
• широкий діапазон температури експлуатації: від – 40 C° до + 85 C°

Технічні характеристики:

Параметр	Значення
Модель		РТ-125	PT -250
Кількість контактів (отворів) клеми		2
Номінальна робоча напруга Ue, В		АС 690
Номінальна напруга ізоляції Uі, В		АС 750
Номінальний робочий струм Ie, А		125	250
Номінальна частота fn, Гц		50
Короткочасна напруга, що витримується, В		2000
Діапазон перерізів приєднуваних провідників, мм2	одножильні	10 … 35	35 … 120
	багатожильні	6 … 25
Короткочасна максимальна температура нагріву корпусу, °С		+ 120
Морозостійкість корпусу, °С		- 40
Стійкість пластику до ультрафіолетового випромінювання, нм		≤ 380
Максимальний рекомендований момент затягування ґвинта, Н∙м		10
Ступінь захисту		ІР 20

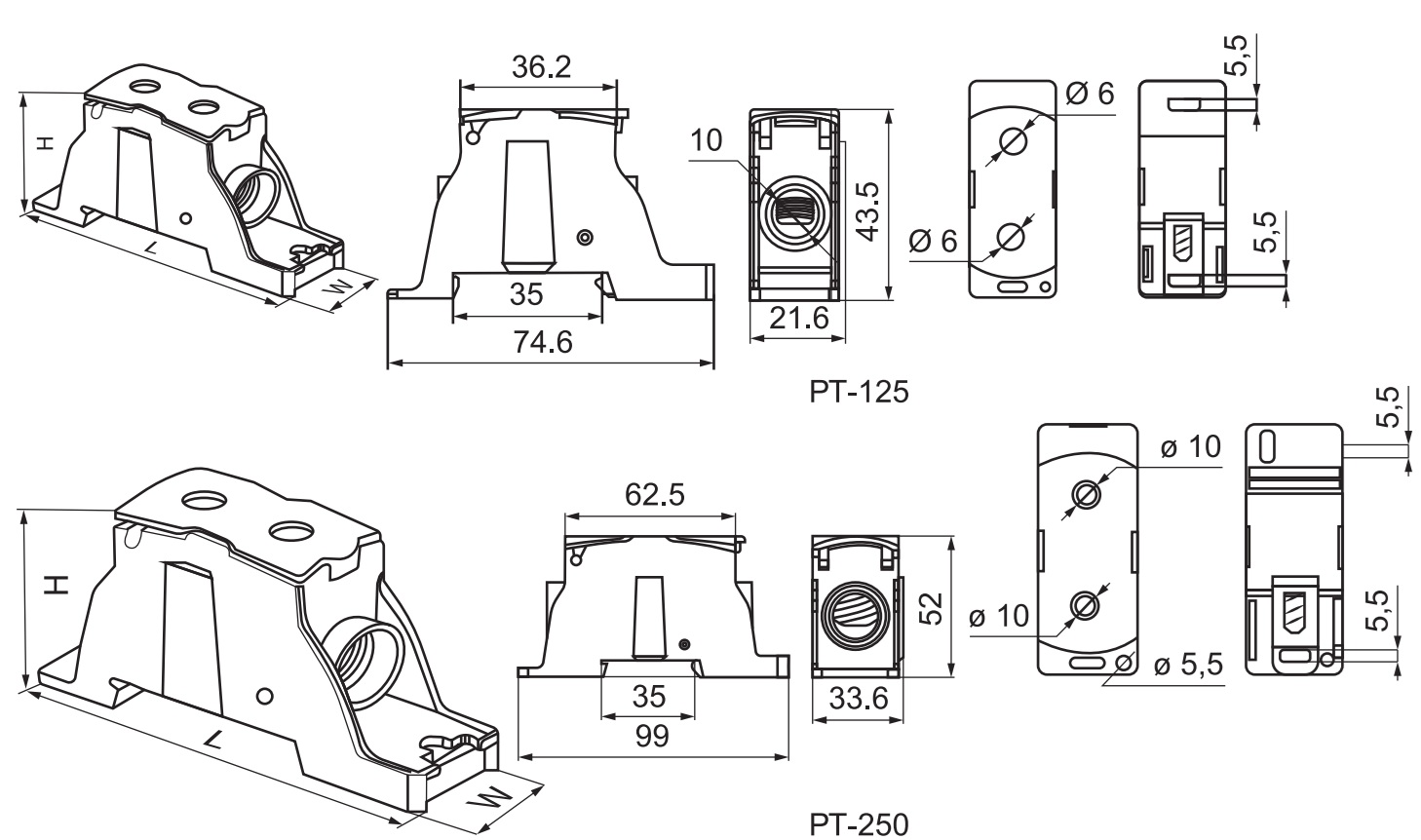

Основні розміри*

Модель	Розміри (L х W х H )	Ø отворів під провід	Ø отворів під затискні ґвинти
	мм
РТ-125	74,6 х 21,6 х 43,5	10	2 x 6
РТ-250	99,0 х 33,6 х 52,0	16,5	2 x 10

* допустиме відхилення розмірів ± 1,5 мм
